Датчики частоты вращения тягового электродвигателя
Датчики частоты вращения ДЧВ-01.6 и ДЧВ-01.7 предназначены для высокоточной генерации импульсов, зависящих от частоты вращения измерительного зубчатого колеса тягового электродвигателя.
Это ключевое решение для обеспечения плавности хода, точного контроля тяги и рекуперативного торможения для всего спектра электротранспорта: троллейбусов, электробусов, трамваев, электропоездов, а также для суровых условий работы карьерных самосвалов и экскаваторов.
Наши датчики — это прямой отечественный аналог и конкурентная замена импортным моделям, таким как Lenord Bauer & Co. GEL 247, JAQUET DSD1630 (DSD.7x), Damel CzO-2, RHEINTACHO Tacho SDG2.FE03, NORIS FAHQ54.
Параметры
Технические характеристики
| Диапазон рабочего напряжения питания Uп | 9 — 32 В |
| Номинальное напряжение питания | 15 В |
| Максимальный ток потребления (без нагрузки) | 25 мА |
| Масса (может изменяться в зависимости от исполнения) | 450 г |
| Количество информационных каналов | 2/4 |
| Скважность импульсов | 50 ± 5 % |

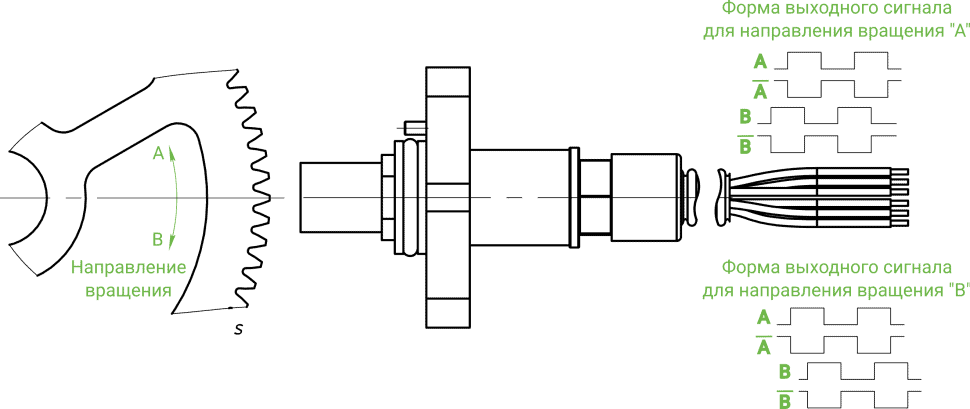

| Сдвиг фаз между каналами | 90° ± 30° |
| Максимальный выходной ток на канал | 100 мА |
| Номинальный ток потребления (без нагрузки) | 16 мА |
| Напряжение на выходе при уровне логического «0», не более | 1 В |
| Напряжение на выходе при уровне логической «1», не менее | Uп — 1 В |
| Номинальное сопротивление нагрузки | 1 кОм |
| Величина рабочего зазора | 0,5 — 2 мм |
| Диапазон измеряемой частоты | 0 — 20 кГц |
| Класс защиты датчика | IP67 |
| Диапазон рабочих температур датчика | –45…+125 °С |
Размеры
| Размер (длина/ширина/высота) | 2090х28х60 мм |
