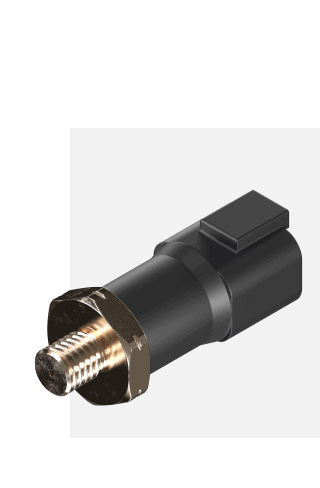

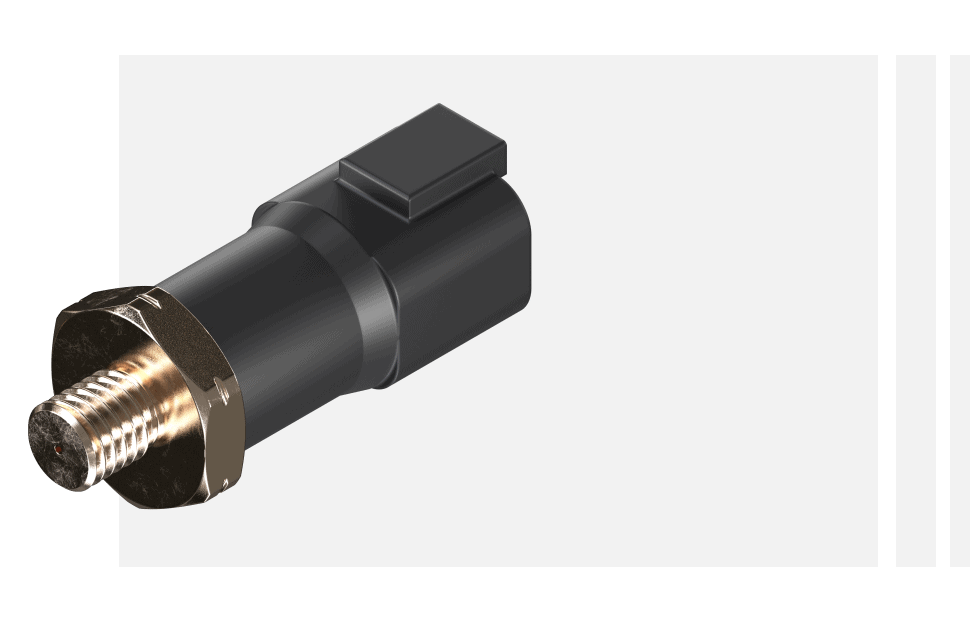

Датчик давления ДДА-25.2
Датчик давления ДДА-25.2 (в дальнейшем — датчик) со встроенным демпфером предназначен для определения величин давления в гидравлических системах.
Параметры
Технические характеристики
| Диапазон напряжения питания | 8 – 30 В |
| Номинальное напряжение питания | 24 В |
| Диапазон выходного сигнала | 4 – 20 мА |
| Диапазон измеряемых давлений | 0-2,5 МПа |
| Погрешность измерения (с учётом нелинейности, гистерезиса и погрешности повторяемости) | ±0,5% диапазона измерений |
| Влияние температуры на положение нуля шкалы | < ±0,15% диапазона измерений/10К |
| Влияние температуры на диапазон измерений | < ±0,15% диапазона измерений/10К |
| Время реакции для жидких сред (10-90%) | > 0,5 мс |
| Ресурс, при давлениях 10-90% диапазона измерений | > 10 × 10 циклов |
| Давление перегрузки | 120 бар |
| Давление разрыва | 800 бар |
| Диапазон допустимых температур рабочей жидкости | -45…+125 °С |
| Диапазон предельных температур рабочей жидкости | -50…+130 °С |
| Диапазон температуры окружающей среды | -45…+60 °С |
| Диапазон предельных температур окружающей среды | -50…+80 °С |
| Повышенная относительная влажность, при 35 °С | 98% |
| Минимальное рабочее пониженное атмосферное давлении | 52 кПа |
| Минимальное предельное пониженное атмосферное давление | 12 кПа |
| Виброустойчивость | 10-2000 Гц с ускорением 20g, синусоидальные колебания |
| Ударостойкость | 100g |
| Класс защиты корпуса | IP67 |
| Материалы, контактирующие с измеряемой средой | Нержавеющая сталь |
| Корпус | Нержавеющая сталь |
| Штуцер | Нержавеющая сталь |
| Электрическое соединение | Deutsch DT04-4P |
| Масса | 300 г |
Размеры
| Размер (длина/ширина) | 119х22 мм |
