Системы регулирования и контроля давления шин

Системы контроля давления в шинах






Системы контроля давления в шинах доступны в двух исполнениях: на основе модуля MI-15 и электронного дисплея, а также на основе модуля PulseMining. Технические характеристики и другая информация о системах представлена ниже.




Модуль МИ-15

Система контроля давления воздуха в шинах предназначена для информирования водителя о состоянии шин. Система выводит информацию о давлении и температуре на приборную панель машины (вариант 1) или специальный электронный дисплей (вариант 2) в случаях, когда подключение к приборной панели невозможно или нежелательно. Система информирует водителя о проколах шин, падении давления ниже заданного уровня, повышении давления выше заданного уровня, а также межколесной разнице давлений в шинах.

Модуль МИ-15 (STRIMWAY) осуществляет сбор информации с радиодатчиков и передачи данных в соответствии со стандартным протоколом J1939 в мультиплексную систему транспортного средства. Радиодатчики давления установлены на шинах (или внутри шин) – обеспечивают измерение давлений и передачи измеренных значений через радиоканал на модуль STRIMWAY. Датчики имеют встроенную батарею со сроком службы до пяти лет. Каждый радиодатчик имеет уникальный идентификационный номер (ID), который  записывается в память МИ-15.  Приёмная антенна предназначена для усиления сигнала и обеспечения уверенного приема радиосигнала от датчиков.



Область применения

  • автомобили;
  • магистральные автопоезда;
  • автобусы;
  • строительная техника;
  • карьерный транспорт;
  • подземный транспорт;
  • сельхозтехника;
  • специальные машины.

Дополнительные возможности

  • Настройка с помощью дисплея, ноутбука или смартфона.
  • Подключение к дисплеям различных производителей.
  • Световая индикация и Powerline интерфейс.

Технические характеристики

  • Температура эксплуатации: -40…+85 oС.
  • Количество подключаемых радиодатчиков: до 32 шт.
  • Рабочая частота: 433 МГц;
  • Габариты и вес: 164х119х46 мм, 260 г.


Структурная схема (вариант 1)

Структурная схема (вариант 2)

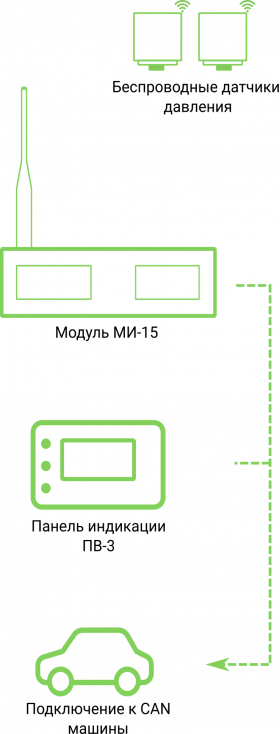

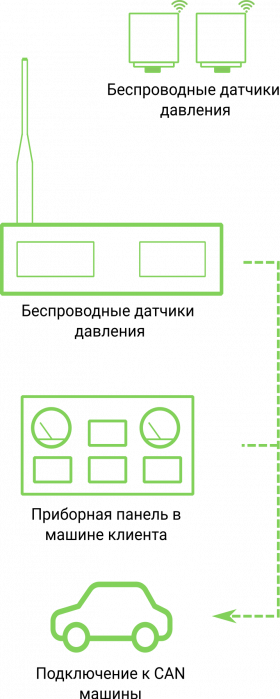

Структурная схема (вариант 1)

Структурная схема (вариант 2)

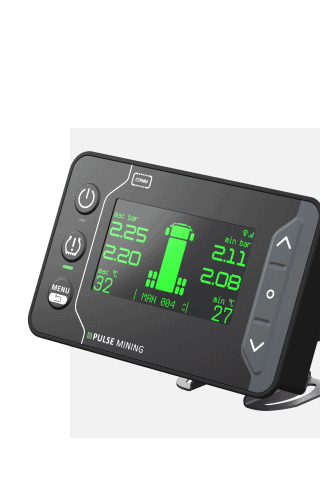

Pulse Mining

Панель Pulse Mining — это ключевой компонент системы контроля давления шин, предназначенный для приема и обработки  информации, поступающей от радиодатчиков давления, в автоматическом режиме, а также отображения необходимых данных по работе шин на дисплее.

Позволяет выполнить настройку функций (конфигурации колесной схемы ТС, добавления/удаления радиодатчиков давления, настройки пороговых значений измеряемых величин, по которым нужно включать предупредительную индикацию).

Параметры

Технические параметры

Диапазон рабочего питания8 – 32 В
Потребляемая мощность5 Вт

Размеры

Размер прибора (длина/ширина/высота)135х35х82 мм
Размеры дисплея по диагонали3,37′

Интерфейсы для сбора и передачи данных

WIFI
GSM/GPRS
Количество CAN (J1939) интерфейсов1
Наличие интерфейса RS232
GPS

Условия эксплуатации модуля

Степень защиты от проникновения пыли и влаги по ГОСТ 14254-2015IP67
Рабочая температура эксплуатации-40…+65 °С

УДАЛЕННЫЙ МОНИТОРИНГ

  • Панель собирает данные о положении машины (связь со спутником) GPS и данные о работе автомобиля с линии CAN.
  • Собираемые данные аккумулируется в памяти Pulse Mining.
  • Передача данных на сервер Wialon онлайн посредством GSM связи.
  • Переданные данные обрабатываются в среде Wialon и используются для анализа и учета.
