Кнопочные селекторы передач
Селекторы предназначены для применения на транспортных средствах в системах управления трансмиссиями различного типа – механической, гидромеханической, гидрообъемной, электромеханической. Селектор взаимодействует с другими электронными устройствами транспортного средства по интерфейсу CAN (протокол J1939).
При помощи кнопок селектора водитель осуществляет управление трансмиссией – выбор направления движения. Также предусмотрено управление парковочным тормозом. Сигналы от кнопок передаются в шину CAN в соответствии со стандартным протоколом J1939.
Технические характеристики
| Степень защиты панели по ГОСТ 14254-2015 | IP40 |
| Диапазон напряжений питания | 7…32 В |
| Ход клавиши | 1.5 мм |
Режимы подсветки клавиш
| Неактивный | Белый |
| Активный 1 | Зеленый |
| Активный 2 | Красный |

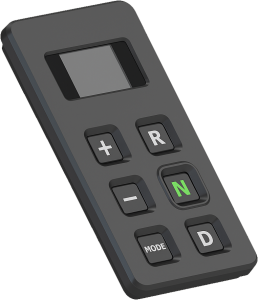

Селектор имеет шесть кнопок: D – движение вперёд, N – нейтраль, R – реверс. «+» – переключение передачи вверх, «-» – переключение передачи вниз, кнопка «MODE» может использоваться для выбора режима работы трансмиссии, например, автоматический либо командный. Все кнопки имеют подсветку. На буквенно-цифровом табло может отображаться выбранный режиме движения, либо диагностическая информация.
Основные электрические параметры селектора
| Диапазон рабочего напряжения питания | 18 – 32 В |
| Масса | 0,7 ± 0,1 кг |
| Количество CAN интерфейсов | 1 |
Параметры входов
Параметры аналогово-счётных входов
| Диапазон измеряемого входного напряжения аналоговым входом | 0 – 80 В |
| Точность | 0,1 В |
| Максимальное входное напряжение счётного входа | 50 В |
| Разрешающая способность | 4 мкс |
| Максимальная частота входных импульсов счетных входов | 10 кГц |
Параметры выходов
| Количество силовых выходов, предназначенных для управления внешними устройствами | 4 |
| Максимальный длительный ток силовых выходов, не более | 2 А |
Условия эксплуатации селектора
| Температура окружающей среды | -45… + 60 °С |
| Относительная влажность, при 35 °С | 98 % |
| Атмосферное пониженное давление | 52 (предельное – 12) кПа |
Селектор должен сохранять работоспособность при
воздействии следующих механических перегрузок
| Механических ударах многократного действия с пиковым ускорением 150 м/с2 (15 g) и длительности действия ударного ускорения от 5 до 10 мс | |
| Синусоидальной вибрации в диапазоне частот от 1 до 500 Гц и увеличения амплитуды ускорения вибрации 50 м/с2 (5 g) | |
Размеры
| Размер (длина/высота) | 109х183 мм |
